practica # 7

Instalacion de una red inalambrica.

Objetivo: conectar los equipos a través del MODEM, compartir recursos y verificar el ingreso a Internet del equipo de computo.

Simulador:

*computadoras

Swich

Cable

Tarjetas de red

Direcciones IP

TGP/IP

IP clase C (clase de sub red)

Pocket traicer

Equipo

Servidores

Disco duro

T.R.

Hub, Swich, Acces point.

Para realizar este procedimiento se describira teoricamente lo que hicimos:

Selecciona tengo Hub dispositivo central, aparece en la parte superior.

Dispositivos finales dar clic del lado derecho, aparece generico Iphone, brinte.

Voz y datos

Aparece Red telefonica mas area de trabajo

Coperoo strate ond

Dar clic en hub, diferentes puertos 1, 2, 3, 4, 5. tomar el puerto 1 y hacer un clic RS.232, seleccionamos Fast ether hard, (esta misma operación se debe realizar al utilizar otro puerto) (el puerto cero es llamado UNK INCLIN (puertos) quiere decir que se pueden conectar varios en cero LUB LINK)

Seleccionar carecen de una IP, se pueden encender pero no apagar, encendido u apagado los puertos verdes se encienden significa que eswta apagado, cuando el amarillo u ambar se apaga y se apaga la maquina se cierra la maquina y se enciende el foco rojo, pero si aun queda un foco encendido quiere decir que la maquina sigue prendida

Un Hub y un Swich da una distancia aproximada que noo puede ocupar mas o menos de 900 metros de distancia y con el Pach Coard, la maquina puede ocupar una distancia de mas de 120 metros de distancia de mi hub, se le colocara a los 95 metros otro hub y te dara otros 95 metros, por Ovio, el numero máximo que se puede tener de hub son 4 y por lo consiguiente solo son 500 metros de distancia.

Siguiendo con el procedimiento en tu pantalla del lado derecho dice Real Tam en la parte de arriba hay un casco que sirve para activar la simulación , la cual recibe y envia información, hay 2 sobres un abierto y un cerrado tomaremos el cerrado y con el puntero del Mouse lo llevaremos a un equipo y se vera que la imagen del equipo se vera mas clara (disminuye su color), vamos a tomar una

IP 192.168.1.30

IP 192.168.1.31

Doble clic en PC cero y colocar en Confic.

Una carpeta se ve que dice global interfaz (Display neam  nombre PC.) Geta Way/DNC DHCP estatic, en las direcciones IP existen 2 tipos, estáticas (MODEM inalámbrico cable Ethernet através el web kay llave de seguridad, se conectan a la IP dinámica) distribuidor de Internet estática o inalámbrica.

Bueno ese es un procedimiento para instalar una red, no esta o se muestra muy entendible, pero al momento de su elaboración se podrán dar cuenta que el procedimiento es el necesario.



Lo unico que pudimos tomar es como va detectando el programa de simulación



para una simulación de una instalación de una red,

esta imagen es cuando la detecto y estabamos apunto de entrar para realizar la simulación de nuestra red.





practica #4 instalacion de una red lan

OBJETIVO: Verificar el funcionamiento de un equipo así como la generación de un cable cruzado, y uno directo utilizando las normas ETA/TIA 568 A y 568B.
Compresora.
Utilizaremos una franela y una brocha para limpiar muy bien nuestrop CPU en realidad donde explicaremos los procedimientos de nuestra practica es en las siguientes imagenes:

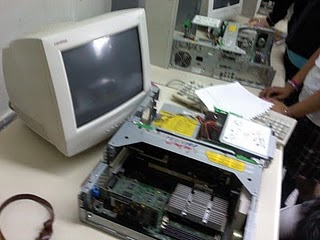

Esta foto nos representa como nos entregaron el cpu y que es lo que tenia como representa esta foto,





tenia el disco duro el ventilador y una pila como es lo que se muestra en nuestra imagen,

bueno desde este punto de vista no se puede observar tan bien pero el cpu, que nos dieron estab muy sucio

y eso muchas veces afecta nuestros componentes,

Bueno esto es lo que tenia nuestra maquina a la hora de la entrega ami equipo:
Monitor compac 5500
Tarjeta Madre ( P5 2013)
Fuente de poder
Cable de datos
Unidad lectora de Disquete
2 PTS usb
y nos lo entregaron en un estado muy sucio.

•  ISA
•  PCI
• AGP
• Lo que no tenia:

  disco duro de 10.2 GB
  Memoria RAM 128 MB
  Mouse
  Bien ahora hablaremos de el diseño de cable estructurado en este útilizaremos las normas 568 A y 568 B
  para poder hacer nuestro cable utp la diferencia entre estas esque una es cruzada y la otra no como???? se han de preguntar pues acontinuación les presentare el orden que estas deben de llevar y unas imagines así como videos para que puedan complementar y vean como se hace y de que forma quedan:


bueno esta imagen que añadi es como van a ir acomodados los cables de las normas correspondientes bueno este cable es utp 5 yo te recomiendo compres como 6 metros o 4 porque la primera vez no es facil y realmente es un poco desesperante

la siguiente imagen es de un cable cruzado.







practica #2 cotizar los componentes de red

objetivo: componentes de red con la finalidad de obtener su ganancia neta con base de cada uno con base a los datos de distribuidor y precio publico.

CONCLUCIONES :

esta practica me sirvio de mucho porque mi equipo y yo pudimos ver cuanto era el dinero aproximado que ivamos a invertir en esta red y que lugares eran de calidad asi como en que pagina web de venta se encontraban mas barato nuestro material .

Pracrica #6 Instalacion de una Red Lan

Objetivo: Conectar una computadora en red utilzando jack's RJ-45, plug's RJ-45, y un switch de 12 puertos. configurar el disco duro como compartido y generar un grupo de trabajo "gpo509"

Inicio a la opción mi PC, se dará un clic derecho y se va a la opción que dice nombre de equipo a la opción cambiar y donde dice grupo de trabajo se le cambia el nombre en nuestro caso seria grupo 509

Dirección IP.

192.100.100.1

255.255.255.0

192.100.100.1

192.100.100.0

Contraseña. ENTER

Esta imagen nos representa como aparecia nuiuestra maquina eso significa que ya la habia detectado,

Si pudieran alcanzar a ver es la que dice citlalita se puede observar que son 4 maquinas diferentes las que detecto,

Creo que en esta imagen se ve mas claramente como aparecen las 4 maquinas que esta leyendo esto se debe a que las cuatro estan conectadas en serie eso quiere decir que tenemo9s una red LAN.

Conclusiones:

Esta práctica fue verdaderamente un poco complicada para nuestro equipo y para mi en lo particular porque no me salía el cable utp categoría 5 que se utilizaría para la conexión de la red LAN pero al final nos salio aunque nos fallaba un poco como se mostró en las imágenes.

Practica #5 Instalación de una red lan

Objetivo: Preparación de Jack's y de tendido de cable del Jack al Patch Panel. Conocer la forma en la cual de prepara un Jack y el cableado del patch panel utilizando pinzas de impacto

                                            en esta imagen podemos ver  un jack ya terminado

en esta imagen podemos ver la categoria EIA/TIA568B en un patch panel

aqui ya podeos ver el patch panel terminado

Practica #1

Objetivo: verificar el funcionamiento del equipo, asi como la generacion de un cable cruzado y uno directo, utilizando las normas EIA/TIA569A y 568B

Primero veremos cuales son los camponentes que tenia nuestro equipo de trabajocuando lo tomamos por primera ves

targeta madre



fuente de poder

cable de datos y corriente

COSAS QUE NO TENIA

disco duro

memoria ram

Redes y subredes

Objetivo: conocer la forma, en la cual se implementan subredes en una red atraves de los IP, asi como la importancia de estas en la organizacion de una red

Dentro de la generacion o creacion de una red, es importante la subdivision de redes que de estas se desprendan, ya que esto permitira crear las subredes adecuadas de acuerdo a las necesidades de la empresa:

El tener un conjunto de subredes permitira:

-Facilitar los accesos a los recursos de la red

-Hacer mas rapido el acceso

-Tener una mejor distribucion y prganizacion de la red entre otros aspectos

Dentro de la subdivisionde la red los IP juegan un papel. Las direcciones IP (es un acronimo de Internet Protocol)son un numero unico e irrepetible con el cual se identifica una computadora conectada a una red.

Una direccion IP es un conjunto de 4 numeros del 0-255 separadopor puntos.

Para obtener un bloque de direcciones de IP generalmente se solicita al distribuidor del servicio. El proveedor impone las cantidades y politicas que concideren conveniente para administrar sus bloques de direcciones.

Por lo generallas direcciones no pueden ser transladados de una red a otra, es decir, tienes una direccion de un procesador no puedes llearla a otro procesador.

TAREA

TIPOS DE DIRECCIONES

La dirección IP es un número único que identifica a una computadora o dispositivo conectado a una red que se comunica a través del protocolo de redes TCP (Transmission Control Protocol).

Para que entendamos mejor el IP debemos conocer primero el TCP. Un protocolo de red es como un idioma, si dos personas están conversando en idiomas diferentes ninguna entenderá lo que la otra quiere decir. Con las computadoras ocurre una cosa similar, dos computadoras que están conectadas físicamente por una red deben "hablar" el mismo idioma para que una entienda los requisitos de la otra. El protocolo TCP standariza el cambio de informacion entre las computadoras y hace posible la comunicación entre ellas. Es el protocolo más conocido actualmente pues es el protocolo standard de Internet.

El protocolo TCP contiene las bases para la comunicación de computadoras dentro de una red, pero así como nosotros cuando queremos hablar con una persona tenemos que encontrarla e identificarla, las computadoras de una red también tienen que ser localizadas e identificadas. En este punto entra la dirección IP. La dirección IP identifica a una computadora en una determinada red. A través de la dirección IP sabemos en que red está la computadora y cual es la computadora. Es decir verificado a través de un número único para aquella computadora en aquella red específica.

La dirección IP consiste en un número de 32 bits que en la práctica vemos siempre segmentado en cuatro grupos de 8 bits cada uno (xxx.xxx.xxx.xxx). Cada segmento de 8 bits varía de 0-255 y estan separados por un punto.

QUE SON LOS IP LOCALES Y PRIVADOS

Direcciones privadas

Hay ciertas direcciones en cada clase de dirección IP que no están asignadas y que se denominan direcciones privadas. Las direcciones privadas pueden ser utilizadas por los hosts que usan traducción de dirección de red (NAT) para conectarse a una red pública o por los hosts que no se conectan a Internet. En una misma red no puede existir dos direcciones iguales, pero sí se pueden repetir en dos redes privadas que no tengan conexión entre sí o que se conecten a través del protocolo NAT. Las direcciones privadas son:

• Clase A: 10.0.0.0 a 10.255.255.255 (8 bits red, 24 bits hosts). 1 red clase A, uso VIP, ej.: la red militar estadounidense.
• Clase B: 172.16.0.0 a 172.31.255.255 (12 bits red, 20 bits hosts). 16 redes clase B contiguas, uso en universidades y grandes compañías.
• Clase C: 192.168.0.0 a 192.168.255.255 (16 bits red, 16 bits hosts). 256 redes clase C contiguas, uso de compañías medias y pequeñas además de pequeños proveedores de internet (ISP).

A partir de 1993, ante la previsible futura escasez de direcciones IPv4 debido al crecimiento exponencial de hosts en Internet, se empezó a introducir el sistema CIDR, que pretende en líneas generales establecer una distribución de direcciones más fina y granulada, calculando las direcciones necesarias y "desperdiciando" las mínimas posibles, para rodear el problema que la distribución por clases había estado gestando. Este sistema es, de hecho, el empleado actualmente para la delegación de direcciones.

Muchas aplicaciones requieren conectividad dentro de una sola red, y no necesitan conectividad externa. En las redes de gran tamaño a menudo se usa TCP/IP. Por ejemplo, los bancos pueden utilizar TCP/IP para conectar los cajeros automáticos que no se conectan a la red pública, de manera que las direcciones privadas son ideales para ellas. Las direcciones privadas también se pueden utilizar en una red en la que no hay suficientes direcciones públicas disponibles

¿Que son las redes publicas?

Direcciones IP públicas. Son visibles en todo Internet. Un ordenador con una IP pública es accesible (visible) desde cualquier otro ordenador conectado a Internet. Para conectarse a Internet es necesario tener una dirección IP pública.

¿Que son las redes publicas?

Direcciones IP públicas. Son visibles en todo Internet. Un ordenador con una IP pública es accesible (visible) desde cualquier otro ordenador conectado a Internet. Para conectarse a Internet es necesario tener una dirección IP pública.

¿Cuales son las direcciones especiales?
Cuando se cancela el identificador de host, es decir, cuando los bits reservados para los equipos de la red se reemplazan por ceros (por ejemplo, 194.28.12.0), se obtiene lo que se llama dirección de red. Esta dirección no se puede asignar a ninguno de los equipos de la red.
Cuando se cancela el identificador de red, es decir, cuando los bits reservados para la red se reemplazan por ceros, se obtiene una dirección del equipo. Esta dirección representa el equipo especificado por el identificador de host y que se encuentra en la red actual.
Cuando todos los bits del identificador de host están en 1, la dirección que se obtiene es la denominada dirección de difusión. Es una dirección específica que permite enviar un mensaje a todos los equipos de la red especificados por el netID.
¿Cuales son las clases de redes y rango de direcciones de cada una de ellas?
Redes de clase A
se diseñó para admitir redes de tamaño extremadamente grande, de más de 16 millones de direcciones de host disponibles.
Las direcciones IP Clase A utilizan sólo el primer octeto para indicar la dirección de la red. Los tres octetos restantes son para las direcciones host.

El primer bit de la dirección Clase A siempre es 0. Con dicho primer bit, que es un 0, el menor número que se puede representar es 00000000, 0 decimal.

El valor más alto que se puede representar es 01111111, 127 decimal. Estos números 0 y 127 quedan reservados y no se pueden utilizar como direcciones de red. Cualquier dirección que comience con un valor entre 1 y 126 en el primer octeto es una dirección Clase A.

La red 127.0.0.0 se reserva para las pruebas de loopback. Los Routers o las máquinas locales pueden utilizar esta dirección para enviar paquetes nuevamente hacia ellos mismos. Por lo tanto, no se puede asignar este número a una red.

de clase A tienen como número en su primer segmento uno comprendido entre el 1 y el 126 ambos incluidos, vamos con unos ejemplos:La dirección Ip 80.85.23.164 es de clase A

La dirección Ip 186.23.54.69 no es de clase A
La dirección Ip 126.36.76.65 es de clase A
Redes de clase B

 redes de clase B tienen en su primer segmento números comprendidos entre el 128 y el 191 ambos incluidos vamos a verlo:La dirección Ip 149.34.127.143 es de clase B
La dirección Ip 42.169.221.86 no es de clase B
La dirección Ip 129.3.45.131 es de clase B
En este caso la máscara de subred va a ser 255.255.0.0
 redes de clase B tienen en su primer segmento números comprendidos entre el 128 y el 191 ambos incluidos vamos a verlo:La dirección Ip 149.34.127.143 es de clase B
La dirección Ip 42.169.221.86 no es de clase B
La dirección Ip 129.3.45.131 es de clase B
En este caso la máscara de subred va a ser 255.255.0.0

Redes de clase C
Las direcciones de clase C permiten direccionar 254 máquinas.
Las direcciones de clase C empiezan con los bits 110
110 + Red (21 bits) + Máquina (8 bits)
Existen 2.097.152 direcciones de red de clase C.
Ejemplo:

	Red	Máquina
Binario	110 01010	00001111	00010111	00001011
Decimal	202	15	23	11

Rangos (notación decimal):
192.000.001.xxx - 223.255.254..xxx
Las direcciones de clase D Las direcciones de clase D son un grupo especial que se utiliza para dirigirse a grupos de máquinas. Estas direcciones son muy poco utilizadas. Los cuatro primeros bits de una dirección de clase D son 1110.
Direcciones de red reservadas Existen una serie de direcciones IP con significados especiales.
·        Direcciones de subredes reservadas:
000.xxx.xxx.xxx (1)
127.xxx.xxx.xxx (reservada como la propia máquina)
128.000.xxx.xxx (1)
191.255.xxx.xxx (2)
192.168.xxx.xxx (reservada para intranets)
223.255.255.xxx (2)
·        Direcciones de máquinas reservadas:
xxx.000.000.000 (1)
xxx.255.255.255 (2)
xxx.xxx.000.000 (1)
xxx.xxx.255.255 (2)
xxx.xxx.xxx.000 (1)
xxx.xxx.xxx.255 (2)
